Osa 1.
Veneen sähköitämisen sarjaa. Ensin aurinkopaneelit.
Purjeveneen sähköistäminen. Osa 1 Aurinkopaneelit
Usein näkee veneissä yhden paneelin ratkaisuja, jossa kaapeli viedään suoraan sisätiloihin, ilman sen kummempaa suunnitelmaa.
Toki parempi, kuin ei mitään.
Pienellä vaivalla voi tuottoa saada ihan toisella tavalla, kuin edellä. Toki investointi silloin maksaakin, mutta ei merkittäviä summia.
Paneeli tarvitsee säätimen. Muuten akusto voi ylilatatutua.
Yksinkertainen, ylilatauksen estävä säädin on halpa. Mutta se toimii lähinnä akkuvahtina.
Markkinoilla on jo jonkin aikaa ollut älyn omaavia säätimiä. Niitä kutsutaan MPPT-säätimiksi.
MPPT-säädin pyrkii aina optimoimaan latausjännitteen parhaaseen tasoon. Ei niin että paneeli määrää, vaan säädin.
Etua saavutetaan jo yhdelläkin paneelilla, mutta varsinaisen edun saa, jos asentaa 2 tai enemmän.

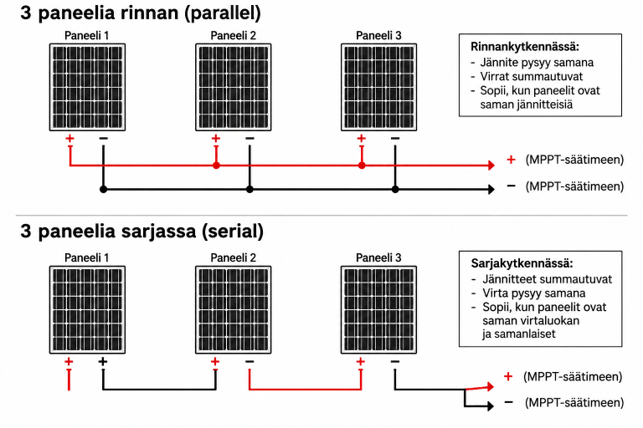

Silloin paneelit on kytkettävä sarjaan, eikä rinnan.
Tässä on kuitenkin tärkeää huomata eräs asia. Paneelien tulisi olla samassa "aurinkotilassa".
Mikäli käy niin, että yksi paneeli joutuu varjoon ja toinen on auringossa, niin varjon paneeli domioi.
Ts. säädin etsii jännitteelle kompromissin ja käytännössähän se tarkoitta tehon laskua auringossa olevalle paneelille.
Miten tämä sitten vältetään ? Laitetaan kummallekin paneelistolle oma säätimensä. Maksaa vähän enemmän, tuottaa energiaa paljon enemmän.

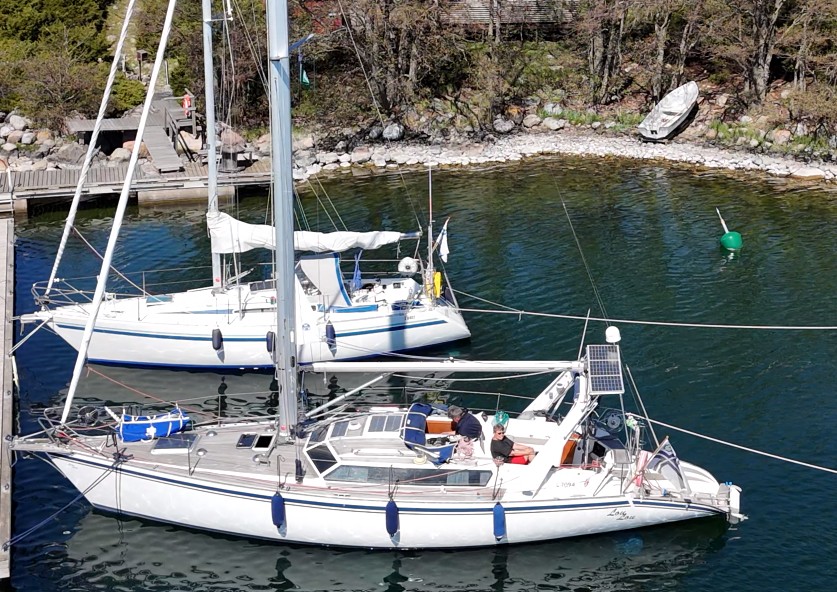

Kuvan veneen paneelit ovat usein eriarvoisessa asemassa, varsinkin kun sprayhood on ylhäällä.
Siksi nämä paneelistot on viisasta tuoda kukin omalle säätimelleen.
Paneeleiden sijoittaminen
Kuvan veneen paneelit ovat usein eriarvoisessa asemassa, varsinkin kun sprayhood on ylhäällä.
Siksi nämä paneelistot on viisasta tuoda kukin omalle säätimelleen.
Ruffin katolla olevia paneeleita ei voitu asentaa parhaalla mahdollisella tavalla, tilan puutteen vuoksi.
Paras tapa olisi ollut pituussuunnassa, koska maston ja puominkin varjot ovat yleensä pituusuuntaisia.
Nyt kun puomi varjostaa, niin se tekee sitä kaikkien 3 paneeli poikki. Jos ne olisivat pituussuunnassa, osa olisi kokonaan auringossa.
Kuvassa olevat Victronin MPPT-säätimet antavat Bluetoothin. kautta tietoa pädiin tai puhelimeen.
Oikealla Cerbo GX taas kokoaa tämän kaiken ja myös muut Victronlaitteiden tiedot, sekä näyttöön että nettiin, jos niin tahdotaan.
Elektroniikka
Kuvassa olevat Victronin MPPT-säätimet antavat Bluetoothin. kautta tietoa pädiin tai puhelimeen.
Oikealla Cerbo GX taas kokoaa tämän kaiken ja myös muut Victronlaitteiden tiedot, sekä näyttöön että nettiin, jos niin tahdotaan.
Victron GX Touch
Näyttö on aktiivinen ja sen kautta voi ohjata koko järjestelmää.
Mikäli veneessä on Multi Plus invertteri / laturi yhdistelmä, saadaan mm. maasähköä ohjattua, esim. rajattua sisään tulevaa AC-virtaa. Tämä on tärkeä ominaisuus, jos maasähköpisteeseen on kytketty monta venettä ja sulakkeet pienet.
Silloin esim vedenkeittimen tai lämmittimen kytkentä voi viedä sähköt kaikilta.
Muuta jos olet rajoittanut sisään tulevan virran esim. 6Amp. ottaa järjestelmä maista sen 6 Amp. ja loput akusta, invertterin kautta. Kun vesi on keitetty, palauttaa se itsestään akuista lainatun virran takaisin.
Tämä nyt vain yhtenä asiana.
Kakkos osassa paneudumme varastointiin, eli akkuihin. Litium vai lyijy... siinäpä vasta kysymys!
